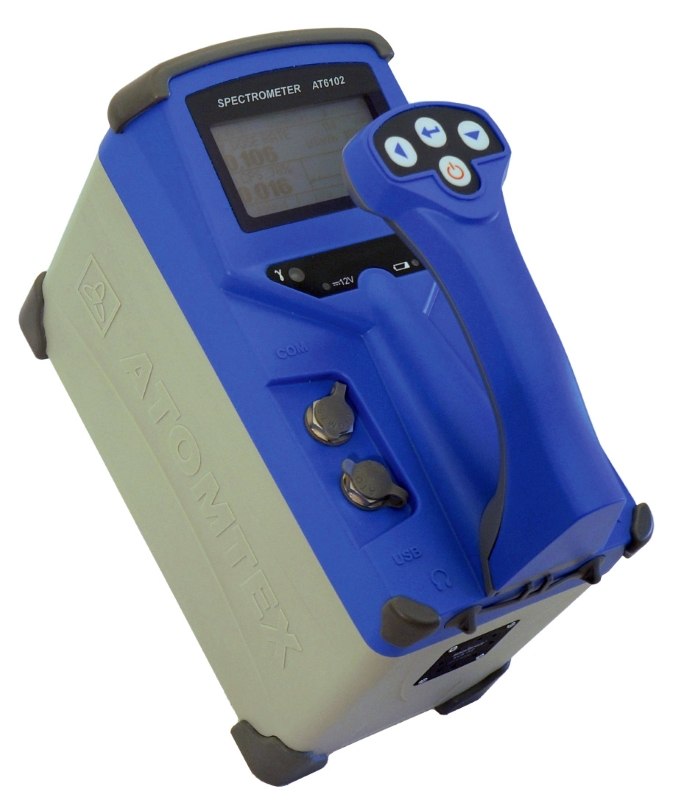

Спектрометр МКС-АТ6102В

Спектрометр МКС-АТ6102В - портативный моноблочный многофункциональный прибор радиационного контроля, предназначенный для обнаружения и идентификации радионуклидов (природных, медицинских, промышленных, ядерных) без использования ПЭВМ.

Для регистрации гамма-излучения, поиска гамма-источников и радиоактивных загрязнений, измерения энергетического распределения гамма-излучения и идентификации радионуклидов, а также для измерения мощности дозы гамма-излучения в приборах используется высокочувствительный сцинтилляционный детектор на основе NaI(Tl).
Для расширения диапазона измерения мощности дозы гамма-излучения в приборах предусмотрен дополнительный дозиметрический канал на счетчике Гейгера-Мюллера.
В спектрометре предусмотрена возможность подключения внешних блоков детектирования для измерения плотности потока альфа- и бета-частиц с загрязненных поверхностей (БДПА-01 и БДПБ-01) и для измерения амбиентного эквивалента мощности дозы нейтронного излучения (БДКН-03).

Особенности спектрометра МКС-АТ6102В:

  • обнаружение источников гамма-, а также альфа- и бета-излучений;
  • обнаружение, локализация источника радиоактивного излучения и идентификация его изотопного состава в режиме реального времени;
  • многофункциональность;
  • моноблочное исполнение;
  • прочный корпус (устойчивость к падению с высоты до 20 см на твердую поверхность);
  • оперативный и экспертный режимы работы;
  • встроенный GPS-модуль для привязки результатов измерения к географическим координатам местности;
  • встроенная непрерывная автоматическая светодиодная стабилизация энергетической шкалы спектрометра, периодическая подстройка энергетической шкалы спектрометра от контрольной пробы на основе KСl;
  • цифровая термокомпенсация спектрометрического тракта от встроенного датчика температуры;
  • звуковая, визуальная и вибрационная сигнализация при идентификации гамма-излучающих радионуклидов и при превышении пороговых уровней по мощности дозы, плотности потока, скорости счета;
  • запись и хранение в памяти до 700 спектров;
  • степень защиты IP 65;
  • возможность работы в широком диапазоне температур в полевых условиях;
  • возможность обмена данными с ПЭВМ по интерфейсу USB или Bloototh;
  • возможность подключения внешних блоков детектирования.

Условия эксплуатации:

  • диапазон рабочих температур -20...50 °С;
  • относительная влажность воздуха до 95%;
  • время непрерывной работы от встроенного блока Ni-MH аккумуляторов не менее 15 ч.

Технические характеристики

Детекторы спектрометраСцинтилляционный, NaI(Tl) d=40x80 мм;
Газоразрядный счетчик Гейгера-Мюллера
Внешние блоки детектирования:
альфа-излучения БДПА-01
бета-излучения БДПБ-01
нейтронного излучения БДКН-03

ZnS(Ag) d=60 мм
пластмасса d=60 мм
3He-пропорциональный счетчик нейтронов
Регистрация в диапазонах энергий:
гамма-излучение
альфа-частицы (БДПА-01)
бета-частицы (БДПБ-01) с макс. энергиями
нейтроны (БДКН-03)

20...3 МэВ
4...7 МэВ
155 кэВ (14С)...3,5 МэВ (106Ru +106Rh)
0,025 эВ...14 МэВ
Относительное энергетическое разрешение по 137Сsне более 7,5 %
Диапазон измерения мощности амбиентного
эквивалента дозы гамма излучения:
NaI(TI)
счетчик Г-М
нейтронного излучения с БДКН-03


0,01...150 мкЗв/ч
10 мкЗв/ч...100 мЗв/ч
0,1 мкЗв/ч...10 мЗв/ч
Энергетическая зависимость чувствительности:
NaI(TI)
счетчик Г-М

±20 % (50 кэВ...3 МэВ)
±25 % (60 кэВ...3 МэВ)
Диапазон измерения плотности потока:
альфа-частиц (БДПА-01)
бета-частиц (БДПБ-01)

0,5...105 част./(мин·см2)
3...5·105 част./(мин·см2)
Чувствительность детектора NaI(Tl) по:
241Am
137Сs
60Сo

11600 имп·с-1/(мкЗв·ч-1)
1700 имп·с-1/(мкЗв·ч-1)
840 имп·с-1/(мкЗв·ч-1)
Время обнаружения источника 137Сs активностью
50 кБк на расстоянии 20 см
не более 2 с
Максимальная входная статистическая загрузкане менее 5·104 c-1
Предел основной относительной погрешности
измерения:
мощности дозы гамма-излучения
плотности потока альфа- и бета-частиц
мощности дозы нейтронного излучения


±20 %
±20 %
±20 %
Время установления рабочего режимане более 1 мин.
Количество каналов АЦП1024
Степень защитыIР 65
Габаритные размеры, масса
МКС-АТ6102А
БДПА-01, БДПБ-01
БДКН-03

230x115x177 мм, 2,15 кг
d=87x205 мм, 0,65 кг
314x220x263 мм, 8 кг

Комплект поставки:

  • спектрометр МКС-АТ6102В;
  • ПО SpectEx и кабель USB для связи с ПК;
  • ПО GARM;
  • адаптер сетевой;
  • кабель для подключения к источнику +12 В;
  • руководство по эксплуатации;
  • контрольная проба (на основе калия хлористого галургического ГОСТ 4568-95);
  • сумка для хранения и переноски спектрометра и принадлежностей.
