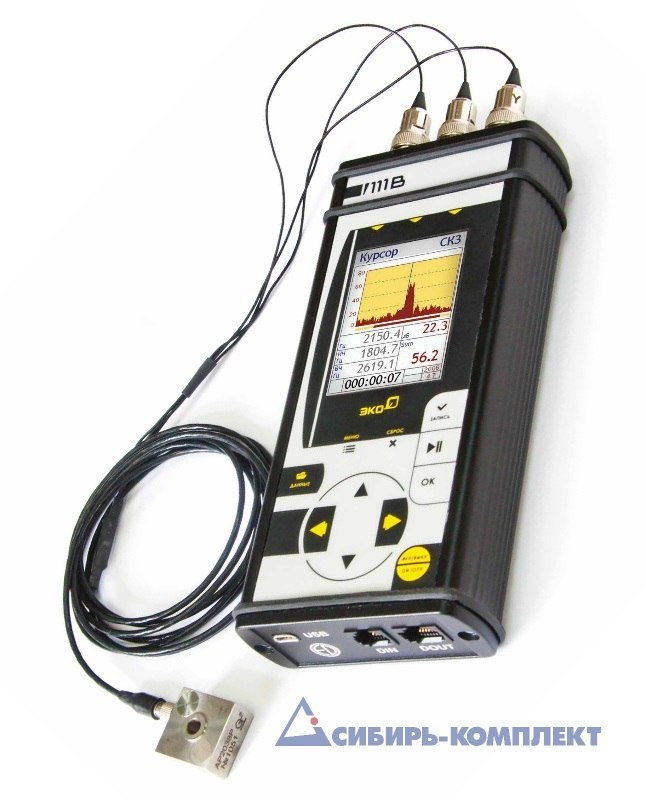

Виброметр Экофизика-111В (Все_Режимы-111В)
Виброметр Экофизика-111В (Все_Режимы-111В) предназначен для 3-канальных измерений вибрации в инженерных задачах, а также для целей производственного контроля и санитарно-гигиенических исследований вибрации, специальной оценки условий труда, а также измерений, проводимых цифровыми преобразователями семейства DIN.
Виброметр сконструирован с учетом требований российских и международных стандартов и санитарных норм (ГОСТ ГОСТ 12.1.012-2004, СН 2.2.4/2.1.8-583-96, ГОСТ ИСО 8041, ГОСТ 17168, ГОСТ 31191.1 (ИСО 2631-1), ГОСТ 31191.2 (ИСО 2631-2), ГОСТ 31192.1 (ИСО 5349-1), ГОСТ 31192.2 (ИСО 5349-2), ГОСТ 31191.4 (ИСО 2631-4), МЭК 61260.
Особенности виброметра Экофизика-111В:
- 3 канала с разъемом BNC;
- наборы измерительно-программных модулей Инженерная виброметрия ЭФБ-110В; Санитарная виброметрия ЭФБ-110В; Цифровые измерители DIN;
- цветной графический TFT-дисплей (320х240);
- графическая хронограмма позволяет видеть развития процесса в реальном времени;
- прямое подключение вибродатчиков со встроенной электроникой (IEPE, ICP и т.п.);
- диспетчер датчиков управляет реестром единиц измерений, картотеками датчиков и калибраторов, функциями калибровки;
- список доступных датчиков открывается непосредственно в измерительной программе;
- возможность использования производных единиц измерения (например, получение спектра виброскорости и виброперемещения для датчика ускорения);
- виброакустический калькулятор выделяет участки хронограмм и рассчитывает результаты измерений только для выбранных событий;
- дополнительный режим регистратора виброакустических сигналов;
- измерение спектральных уровней в октавных и 1/3-октавных полосах частот по трем направлениям одновременно;
- функции БПФ по трем каналам одновременно;
- гальванически развязанный цифровой порт D-OUT для выдачи потока данных в реальном времени на внешнее устройство;
- цифровой вход D-IN для подключения внешних цифровых измерителей;
- цифровой порт USB для выдачи потока данных в реальном времени на внешнее устройство, подключения энергонезависимой памяти прибора к компьютеру;
- телеметрия реального времени через порт USB без использования адаптеров интерфейса D-OUT;
- автономное питание от 4-х аккумуляторов типа АА или через порт USB;
- энергонезависимая память 4 гигабайта;
- оперативная память позволяет видеть в специальном графическом окне исследуемый процесс во времени и позволяет осуществить многошаговый откат на несколько секунд назад, чтобы исключить из рассмотрения испорченные данные;
- автоматическая запись в память результатов измерений и оцифрованных сигналов;
- режимы записи в память: Мультизапись, Автозамер, Групповая запись, Запись сигнала, Запись в блокнот;
- групповой замер позволяет объединить несколько однократных замеров в общем файле и затем получить средние, максимальные и минимальные значения, а также стандартную неопределенность на экране прибора
- встроенный блокнот - рабочий журнал измерений в текстовом формате;
- постобработка файлов мультизаписи осуществляется прибором без участия компьютера;
- возможность индикации измерений звука при подключении цифрового преобразователя ОКТАФОН-110А-DIN;
- расширение режимов измерений при подключении цифровых измерительных преобразователей (микроклимат, переменные и постоянные ЭМП, световая среда).
Технические характеристики | ||
Режим виброметра | Диапазон измерения ускорения для характеристики Wk | 33...184 дБ (зависит от типа и кол-ва вибропреобразователей) |
Частотные характеристики | Wb, Wc Wd, We, Wj ,Wk, Wm, Wh, Fk, Fm, Fh | |
Временные характеристики | СКЗ, MTVV, Пик, Leq, VDV | |
Режим анализатора спектра с постоянной относительной шириной полосы | Диапазон частот цифровых октавных фильтров | 1...16 000 Гц |
Диапазон частот цифровых третьоктавных фильтров | 0,8...20 000 Гц | |
Линейный диапазон октавных фильтров | Общая вибрация | 121 дБ |
Локальная вибрация | 112 дБ | |
Линейный диапазон 1/3-октавных фильтров | Общая вибрация | 126 дБ |
Локальная вибрация | 117 дБ | |
Режим частотного анализа с постоянной абсолютной шириной полосы (БПФ-1) | Диапазон частот | 187; 375; 750; 1500; 3000; 6000; 12000; 24000 Гц |
Кол-во точек в окне анализа БПФ | 1024 | |
Кол-во линий БПФ | 200 | |
Диапазон ZOOM | 4...32 | |
Габариты (ДхШхВ), не более | 190x86x35 мм | |
Масса с аккумуляторами, не более | 0,65 кг |
Состав набора Инженерная виброметрия ЭФБ-110В (для общетехнических измерений вибрации):
- 1/3-октавный анализатор XYZ (3 канала, 1/3-октавные спектры 0,8 Гц...20 кГц);
- БПФ-анализатор XYZ (3 канала, узкополосные спектры в диапазоне частот до 24 кГц).
Состав набора Санитарная виброметрия ЭФБ-110В (для измерений вибрации, предусмотренных стандартами и нормативами в сфере вибрационной безопасности):
- Общая вибрация ЭФБ-110В (3 канала);
- Локальная вибрация ЭФБ-110В (3 канала).
Состав набора Цифровые измерители DIN (для измерений, реализуемых при подключении к индикаторному блоку цифровых преобразователей семейства DIN):
- П3-81-01 (мкТл) (Магнитная индукция геомагнитного поля и переменного магнитного поля промчастоты 50 Гц);
- П3-81-02 (мТл) (Магнитная индукция постоянного магнитного поля и переменного магнитного поля промчастоты 50 Гц);
- П3-80-E (Напряженность электростатического поля);
- П3-80-ЕН500 (Напряженность электрического и магнитного полей в различных полосах частот в диапазоне 5 Гц...400 кГц);
- Эколайт-01-DIN (Освещенность, яркость и коэффициент пульсаций);
- TTM-2-04-DIN (Скорость и температура потока воздуха);
- Микровольтметр-DIN для ОКТАФОН-110;
- ЭкоЗвук-DIN для ОКТАФОН-110.
Комплект поставки:
- измерительно-индикаторный блок Экофизика-111В;
- 3-компонентный вибродатчик;
- наборы измерительных программ Санитарная виброметрия ЭФБ-110В; Инженерная виброметрия ЭФБ-110В; Цифровые измерители DIN;
- сумка;
- зарядное устройство;
- два комплекта аккумуляторов;
- руководство по эксплуатации;
- свидетельство о поверке.
-
