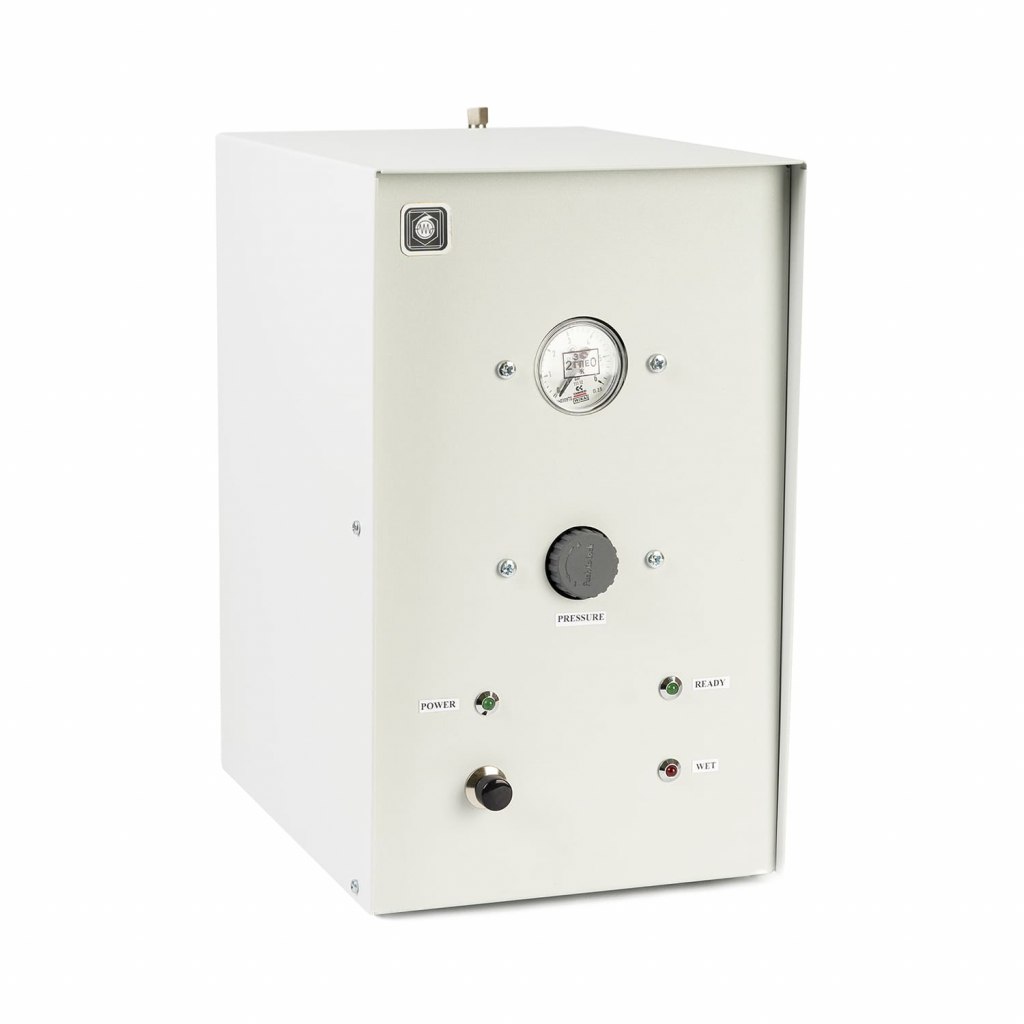

Блок очистки воздуха БОВ-1

Блок очистки БОВ-1 предназначен для осушки и очистки от углеводородов воздуха, питающего пламенно-ионизационные детекторы хроматографов и газоанализаторов.
Благодаря встроенной системе каталитической очистки воздуха от углеводородов прибор позволяет значительно повысить точность и чувствительность хроматографических анализов при незначительных энергозатратах и регламентных работах.

Принцип работы блока очистки БОВ-1:

Воздух от внешнего источника подается на входной штуцер IN влагопоглощающего фильтра. Фильтр заполнен силикагелем. С выхода фильтра осушенный воздух через штуцер IN-1 и датчик влажности поступает в реактор, в котором происходит каталитический процесс очистки воздуха от углеводородов.
Из реактора через регулятор давления, вращением ручки которого задается нужное выходное давление, воздух поступает через выходной штуцер OUT к потребителю. Контроль выходного давления осуществляется по манометру.
Электрическая часть схемы обеспечивает питание реактора, индикацию готовности прибора READY и индикацию насыщения влагой фильтра WET.

Рабочие условия:

  • температура окружающего воздуха 10...35 °С;
  • относительная влажность окружающего воздуха не более 80% (при 35 °С).
Технические характеристики
  • Давление воздуха на входе 825±5% кПа (8 ати)
  • Питание 220 В, 50 Гц
  • Мощность 50 Вт
  • Габариты 185х310х310 мм
  • Масса 5 кг
  • Расход воздуха 1,0 л/мин.
  • Пределы регулирования выходного давления 0...413 кПа (0...4,0 ати)
