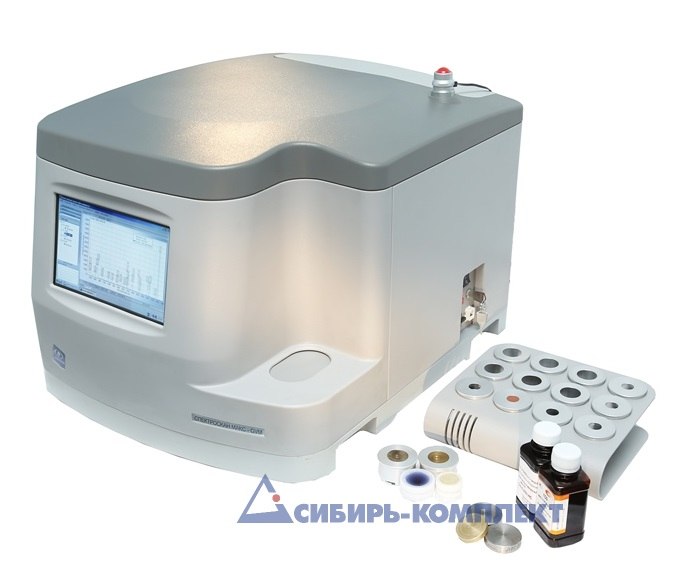

Спектрометр Спектроскан Макс-GVM

Вакуумный волнодисперсионный рентгенофлуоресцентный спектрометр СПЕКТРОСКАН МАКС-GVM предназначен для определения содержаний химических элементов от Na до U в веществах, находящихся в твердом, порошкообразном, растворенном состояниях, а также нанесенных на поверхности или осажденных на фильтры.

Принцип действия рентгеновского спектрометра основан на облучении образца первичным излучением рентгеновской трубки, измерении интенсивности вторичного флуоресцентного излучения от образца на длинах волн, соответствующих определяемым элементам, и последующем расчете массовой доли этих элементов по предварительно построенной градуировочной характеристике, представляющей собой зависимость содержания определяемого элемента от измеренной интенсивности.
Вторичное флуоресцентное излучение разлагается в спектр с помощью кристалла-анализатора. Благодаря этому рентгенофлуоресцентный спектрометр обладает высокой способность к разделению спектральных линий, а значит и возможностью точного анализа сложных многокомпонентных веществ.

Спектрометр представляет собой настольный прибор с управлением от встроенного компьютера. Конструктивно спектрометр состоит из двух блоков: спектрометрического блока со встроенной системой водяного охлаждения (не требует подключения к водопроводу и подвода газа) и блока вакуумного насоса. Спектрометрический блок оснащен рентгеновской трубкой мощностью 160 Вт с боковым выходом излучения, гониометром, находящимся в вакуумированном объеме, четырьмя автоматически сменяемыми кристаллами-анализаторами, двухкамерным детектором излучения, автоматизированным многопозиционным пробозагрузочным устройством.

Особенности спектрометра СПЕКТРОСКАН МАКС-GV:

  • определение всех элементов от натрия до урана в одном образце;
  • высокая разрешающая способность исключает наложение близких спектральных линий разных элементов и необходимость их математического разделения, позволяет правильно учитывать фон;
  • автоматическое пробозагрузочное устройство на 10 проб имеет 2 гнезда с вращением для повышения представительности анализа неоднородных образцов;
  • высоконадежная защита от рентгеновского излучения;
  • отсутствие необходимости радиационного контроля;
  • интерфейс USB.

Технические характеристики

Диапазон показаний массовой доли3L...100%
Пределы обнаружения (L)0,1 % (Na); 0,02 % (Mg);
0,0005...0,003 % (Al...P); 0,0001...0,0005% (S...U)
Способ выделения линий спектрадифракция на кристалле
Рентгенооптическая схемапо Иоганссону
Кристаллы-анализаторыLiF(200), C(002), PET, KAP
Рентгеновская трубкас хромовым анодом
Энергетическое разрешение9 эВ (Si Kα), 90 эВ (Fe Kα)
Мощность рентгеновской трубкидо 160 Вт
Энергопотребление220 В, 50 Гц, 850 Вт
Габариты спектрометрического блока560х460х380 мм
Габариты вакуумного насоса330х230х380 мм
Масса спектрометрического блока60 кг
Масса вакуумного насоса9 кг
Комплект поставки:
  • блок спектрометрический вакуумный;
  • насос вакуумный;
  • фонарь;
  • шланг вакуумный;
  • кабель сетевой;
  • руководство по эксплуатации, паспорт, методика поверки.
